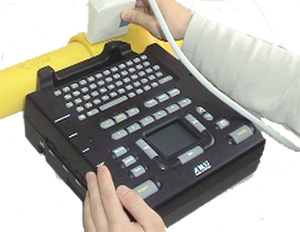

AIM33은 가스용, 수도용 배관으로 널리 사용되는 폴리에틸렌(Polyethyline, PE) 배관의 내부, 결합부 검사를 위한 위상배열 초음파 비파괴 검사 시스템이다. 실시간으로 2D 검사 이미지를 제공하고, 검사 이미지 상에서 결함의 위치, 길이 및 면적을 측정할 수 있으며, 검사 이미지에 문자를 넣을 수 있다. 검사 이미지는 스마트미디어를 통하여 저장 가능하며 컴퓨터를 통한 검사 이미지 표시를 위한 S/W AIMView가 있다.
AIM33을 사용한 초음파 비파괴 검사는 PE 배관 시스템의 시설 관리에 보존에 효과적이여서 배관 시스템의 서비스 주기를 연장하는 효과가 있을 뿐만 아니라 유지, 수리 비용을 줄이는 효과와 누수로 인한 인재를 줄일 수 있다. |
| 특징 |
- 위상배열 초음파 시스템(96element Xd)
- 실시간 2D 초음파 검사 이미지 표시
- 2개의 이미지 동시 표시(Dual 2D Image)
- 결함 길이 측정
- 디지털 초음파 검사 이미지 저장
- 스마트 미디어를 통한 이미지 저장
- 쉬운 사용 방법
- 배터리 구동
- 255 x 255 x 120mm, Approx.4Kg
|
| 영상 표시 방법 |
- 컴퓨터의 모니터
- 안경식 모니터(Head Mount Display)
- 캡쳐 박스를 통한 노트북 모니터 출력
|
| 저장 방법 |
|
|
|
 |
 |

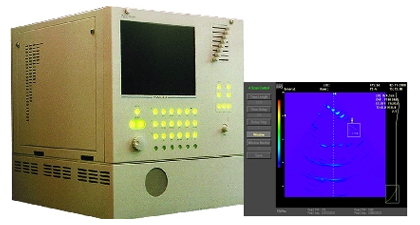

| PAULI는 첨단 위상배열 초음파 비파괴 검사를 위한 시스템으로 위상배열 초음파 센서를 통하여 실시간으로 B-scan(2D) 이미지를 표시해 준다. B-scan의 한 스캔 라인을 선택하면 해당하는 A-scan(RF) 신호를 확인 할 수 있다. PAULI는 사용자에게 친숙한 많은 특징을 가지는데, 검사 이미지 상에서 결함의 위치, 길이와 면적 등을 측정할 수 있고, 검사 이미지에 문자를 넣을 수 있으며, RF 신호를 분석하는 기능도 있다. 디지털 초음파 검사 이미지를 저장할 수 있고, 데이터베이스를 통하여 저장한 이미지를 검색할 수 있다. |
| PAULI 는 디지털 시스템으로 아래의 특징이 있습니다. |
- 위상배열 초음파 시스템(128Element Xd.)
- 시간별 이득치 보정(Time Gain Compensation)
- 결함 측정
- 디지털 이미지 저장
- 프린터 출력
- 검사 데이터베이스
- 네트웤 연결
|
|
 |
 |
 |
| <전면부> |
<후면부> |
|
| Features |
- 실시간 2D 초음파 검사 이미지 표시
- 디지털 초음파 검사 이미지
- USB 포트를 통하여 PC로 제어
- 주문형 적용 S/W
|
| Application |
|
|
| Material |
- 강체
- 알루미늄
- 스테인레스 스틸(Stainless steel)
- 폴리에틸렌(Polyethylene)
- 자석(Magnet)
- 기타 등등.
|
|
|
|
|
|
