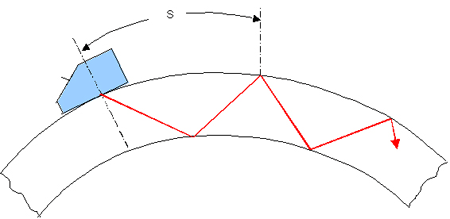

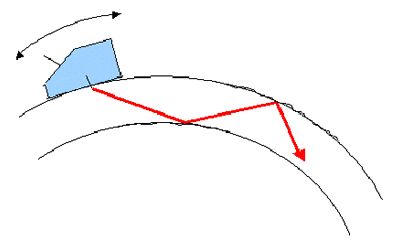

| Total reflection에 의해 zigzag 경로를 따르는 Transverse wave의 전파 |
| 휘어진 판 혹은 파이프 wall 등을 test 할 때 zigzag 경로를 따라 진행하는 transverse waves가 사용 |
| Transverse waves의 특징 |
- Transverse wave는 고체에서만 존재하며 입자의 진동방향이 진동의 전달방향과 직각
- Transverse wave는 동일 매질에서 longitudinal wave 속도의 약 ½ 정도가 됨
- 속도가 작으므로 동일 주파수에서 longitudinal wave의 파장보다 짧기 때문에 작은 결함에 대해 더 민감하며 매질 내에서 보다 쉽게 산란됨
|

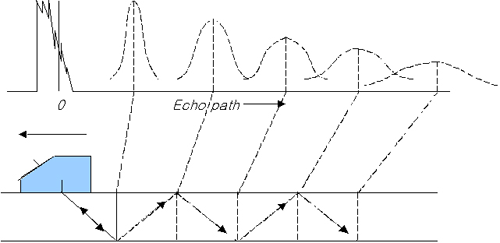

| Plate에서의 edge echoes와 그것의 envelope curves 개략도 |
 |
| 거친 표면에서의 reflection points는 고정된“grass mounds”에 의해 지시될 수 있다. |
 |
- Zigzag method 적용시 이동 pointers에 의해 두 표면에 대응하는 반사 point를 찍는다면 결함 위치는 쉽게 나타내 질 수 있음
- 표면이 약간 거칠 경우 반사 point는 자동으로 지시됨
- Grass mounds는 time base 에서 point를 나타냄
|
|

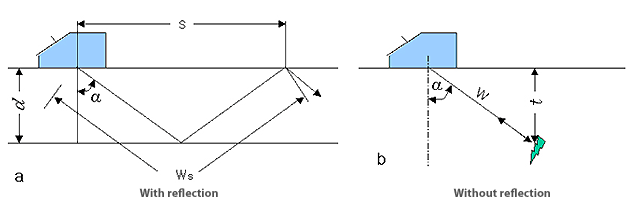

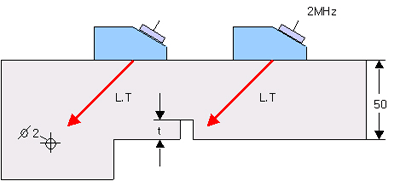

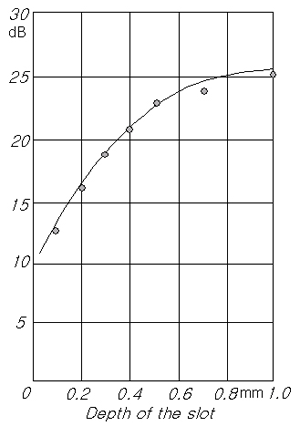

| Plate 에서의 Skip distance s, sound path w, beam angle α, 결함 깊이 t 사이의 관계 |
 |
s = 2d tan α
Ws = 2d / cosα
t = W cos α
|
|

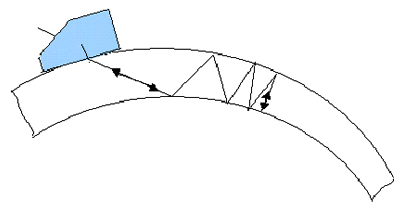

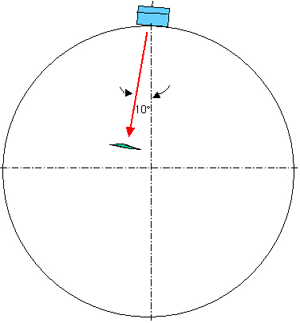

| 가파르게 일어나는 zigzag waves의 반전에 의한 결함 없는 편심 파이프에서의 간섭 echoes |
 |
| 음파가 진행하면서 탐상 영역이 좁아짐으로 인해 zigzag path 의 각도가 좁아져 결국 스스로의 경로로 되돌아 오게 된다. |
|

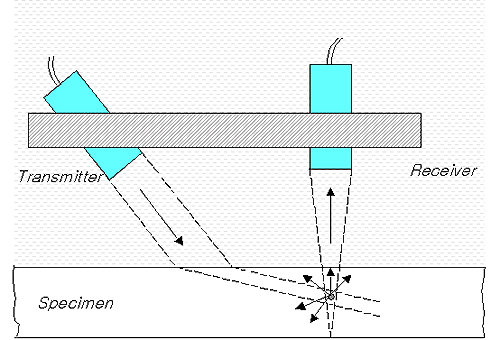

| Delta technique, 개략도 |
 |

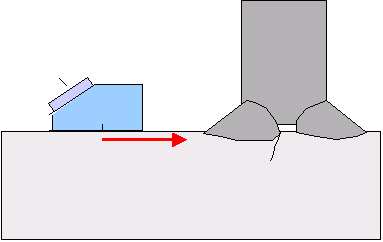

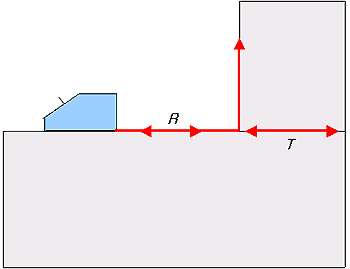

- Edge wave는 longitudinal wave와 transverse wave로 구성
- Test piece는 transmitter probe에 의해 음파적으로 방사됨
- Longitudinal edge wave는 두번째 receiver probe에 의해 수신됨
- Scanning을 위해 두 probe는 프로그램에 의해 서로 유기적으로 잘 움직여야만 함
- 수신 신호는 C-scan으로 저장
|
|
